POAVO近红外光谱分析系统

Android移动终端Version3.1.x使用说明

1.使用须知

1.1.APP安装与更新

APP安装包可通过平台二维码下载或由供应商直接提供。使用的手机需要系统版本不低于Android5.1，否则APP无法正常安装；支持低功耗蓝牙且蓝牙版本不低于5.0，否则采集数据时可能频繁出现丢包甚至无法使用。

当有新版本APP可用时，进入APP登录页面会有更新信息提示，按提示下载更新包并安装即可。更新分为普通和重要两个级别，当有重要级别的更新出现时，必须更新后才能使用APP。

使用APP时需要全程联网，请保持网络畅通。

1.2.权限授予

首次使用APP时需要手动授予相应权限，主要包括：

• 位置信息权限；
• 存储空间读写权限；
• 电话权限。读取网络状态。

禁用权限后某些功能将无法使用，比如未授予位置权限或未开启定位会导致搜索不到光谱设备。因此为保证APP正常使用请全部授权。

1.3.常用名词

集合：平台创建的光谱数据集合。一般由一种或多种相似设备采集特定样本而来的原始光谱数据组成。

模型：用于检测分析的数据模型。模型来源于本地离线建模和平台线上建模，两种方式建模的数据来源均为集合中的采集的原始光谱数据。一个模型对应一种或多种属性标签，如成分含量、类别、产地等。

采集：通过扫描样本光谱特征，采集原始光谱数据并上传到平台的集合，用作后续建模工作。

检测/分析：扫描样本的光谱特征，调用平台可用的模型，对待测样本进行检测分析，得出样本的分析结果，如成分含量、类别、产地等。

2.账户登录

2.1.登录

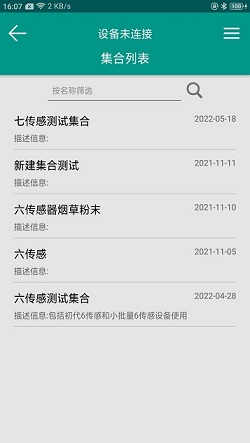

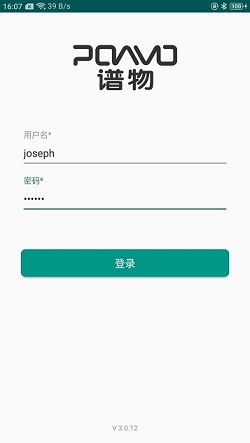

输入用户名及密码，点击“登录”按钮即可。 账号由组织管理员账号进行配置和管理，于平台操作。 登录完成后，加载集合列表。若没有可用集合，需要先在平台完成创建。集合数量过多时，可以输入集合名称，点击搜索图标进行过滤。

3.设备连接

3.1.搜索与连接

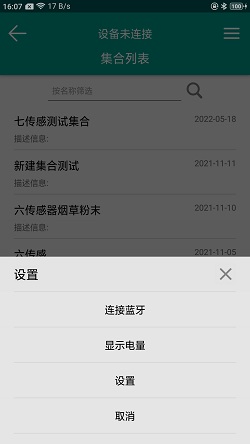

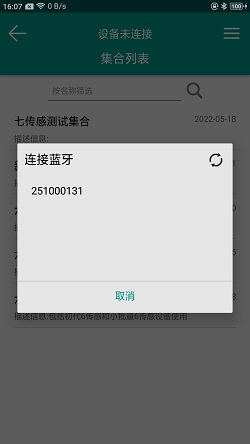

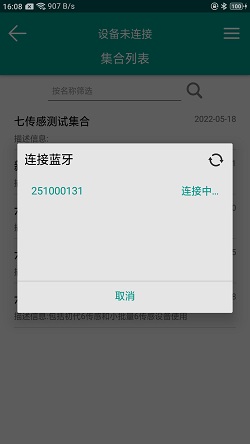

点击右上角图标，弹出菜单栏。点击“连接蓝牙”选项，开始进行蓝牙搜索。未开启手机蓝牙时会提示手动开启，另外未开启手机定位或未授予权限将搜索不到设备。点击右上角刷新按钮可以刷新蓝牙列表。

点击设备名称进行蓝牙连接。 在设备已连接的状态下，点击菜单栏的“连接蓝牙”选项会断开当前连接的设备，同时发起新的蓝牙搜索。

3.2.查看设备电量

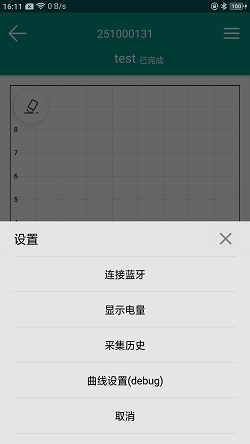

点击菜单栏中的“显示电量”选项，页面下方将会显示设备电量状态。每一次电量的状态将在每次数据采集后更新。 再次点击“显示电量”则关闭。

4.采集数据

4.1.扫描样本

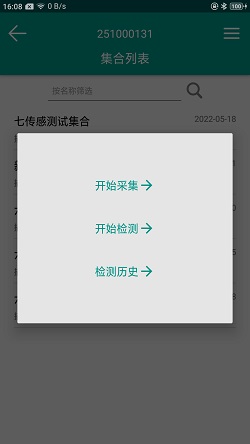

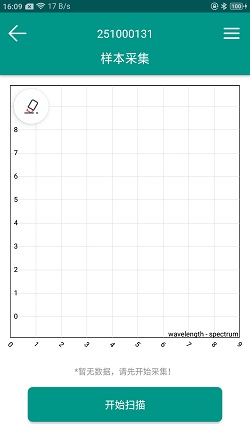

点击需要采集数据的集合，将弹出一个选择框，点击“开始采集”选项，进入采集界面。

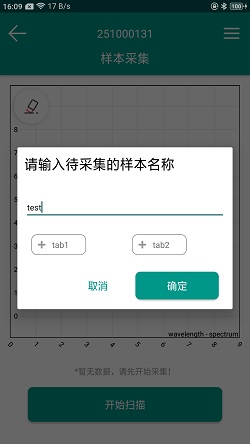

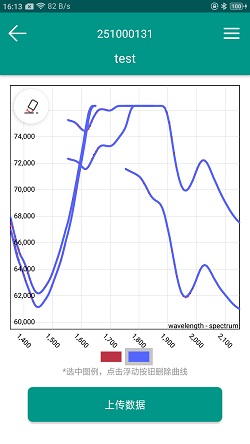

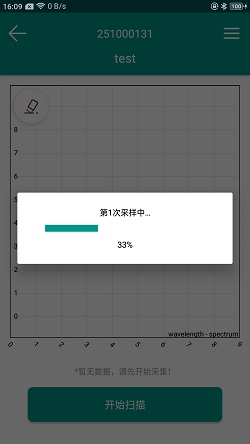

光谱仪与样品放置好后，点击“开始扫描”按钮，在弹出的输入框中输入待采集的样本名称，点击“确定”按钮进行采集。 采集完成后图表自动绘制光谱曲线，再次点击“开始扫描”按钮可以再次进行采样。采样次数可由平台配置，详见第6节平台配置参数说明。

4.2.删除数据

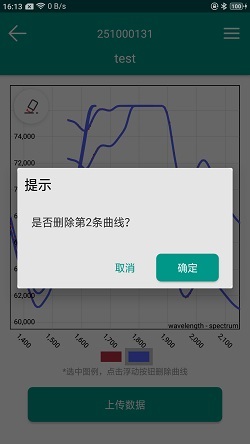

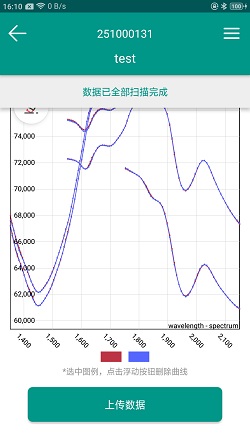

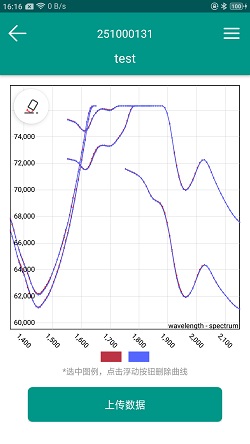

当采集的数据异常时，可以点击图表下方颜色方块的图例选中，然后点击图表内可拖拽的浮动“删除”按钮进行曲线删除操作

4.3.数据上传

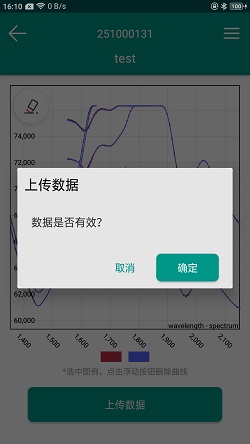

数据采集完后，点击“上传数据”按钮，数据无误后，确认即可。

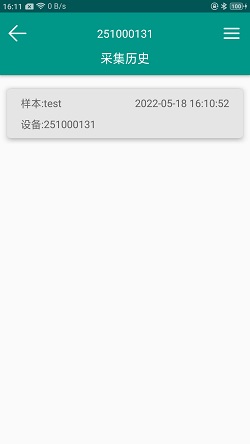

数据上传到平台后，可以在平台对应的集合下查看或下载。采集完具有足够代表性的样本后，需要在平台进行线上建模或下载数据后本地建模，生成分析检测可用的模型文件。 数据上传后，可以通过点击菜单栏中的“采集历史”选项查看当天的所采集的样本。

5.分析检测

检测分析需要使用含有对应待测样本及其待测指标的模型的集合，需要先在平台配置完成后再使用。点击待测样本所属的集合，将弹出一个选择框，点击“开始检测”选项。

5.1.选择模型

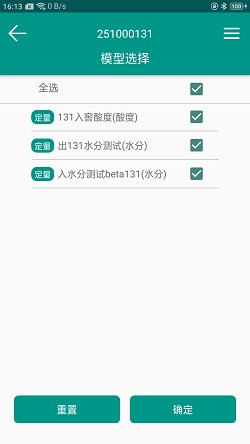

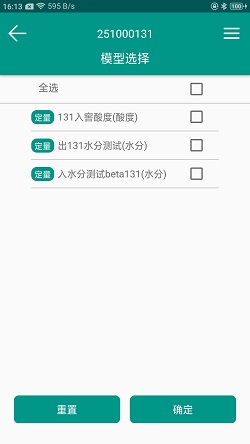

点击右上角菜单栏，选择“选择模型”，进入模型选择界面。勾选用于分析的数据模型。 点击“重置”按钮，将模型列表的勾选状态还原；点击“确定”按钮，关闭页面并保存选择的模型。

在模型选择界面，点击右上角菜单栏，选择“筛选设置”，弹出设置对话框。如下图，开启时，如果已连接光谱设备，模型列表则会只显示该设备绑定的模型。模型与设备的绑定关系在平台配置。

5.2.扫描样本

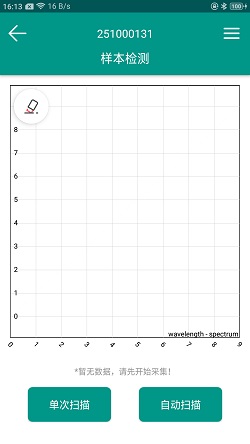

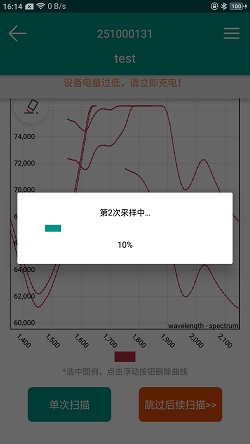

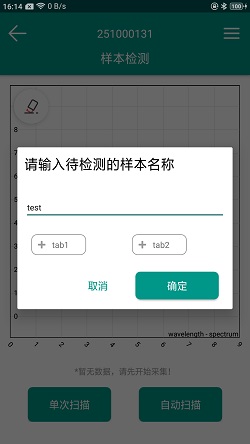

已连接设备、已选好模型后，确保光谱设备与样品摆放好，点击“单次扫描”按钮，在弹出的对话框中输入待测样本名称，再点击“确认”按钮后开始检测。

扫描完成后自动绘制光谱曲线。更改样品采样位置后，再次点击“单次扫描”完成后续采样。直至所有采样完成。 数据的删除操作与第4.2节删除数据一致。 数据扫描除了单次扫描外，也可以使用“自动扫描”按钮，会自动扫描完所有规定条数的光谱数据；另外使用单次扫描时，也可“跳过后续扫描”，直接进入下一步。需要结合样本采样情况自行选择。

5.3.检测分析

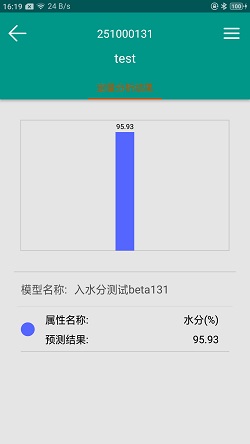

样本扫描完成后，点击“上传数据”按钮提交采样数据，完成分析后，跳转至检测结果页面，如下图所示。

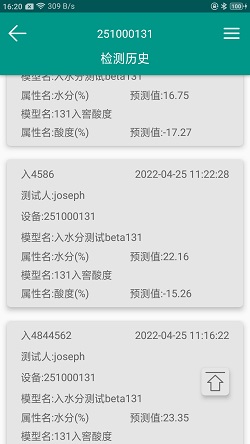

5.4.查询检测历史

检测历史查询共有两个入口：选集合时选择“检测历史”选项；检测分析界面点击右上角按钮弹出菜单栏，选择“检测历史”选项。

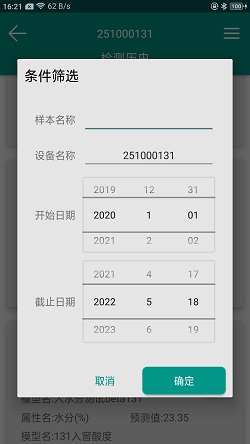

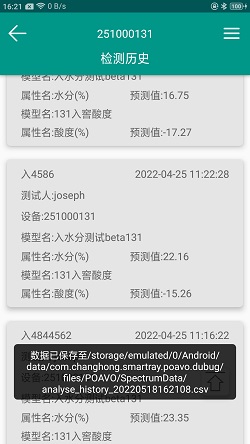

点击右上角菜单栏，可以选择“筛选条件”和“保存至文件”来对历史列表进行筛选和本地保存。保存的内容为当前页面中含有的记录。

6.平台配置参数说明

在平台编辑集合的对话框中，点击“新增配置”按钮或直接编辑已有配置。可配置的参数见下表。
